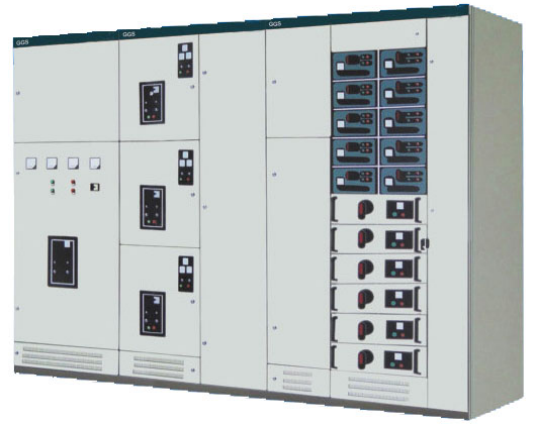

GCS 低壓抽屜式成套開關柜

GCS低壓抽出式開關柜是我國吸收國外先進技術井根據國內用戶對增容、計算機接口、動力集中控制、萬便安裝維護等要求而開發的一種新型低壓成套開關設備。技術標準符合IEC60439《低壓成套開關設備和控制設備》、GB 7251.1《低壓成套開關設備和控制設備》等標準。

1、柜體結構

開關柜柜殼選用帶模數孔的8MF型材，用自攻螺釘和高強度螺栓組合而成，柜體裝配精度高，結構件的標準化、通用化程度高。

開關柜分設備安裝室、電纜室和母排室三個區域，相互隔離、可靠地防止事故擴大，便于安裝和維修。

2、柜體結構型式的分類

3、柜體結構型式的分類可分為抽屜式結構及固定式結構兩種型式。
